​网线连接顺序，profinet网线接线顺序？

网线连接顺序，profinet网线接线顺序？

profinet网线接线顺序

西门子Profinet180°接头打开后，里面的塑料线托上有颜色标记，把线对应颜色插上就可以了。

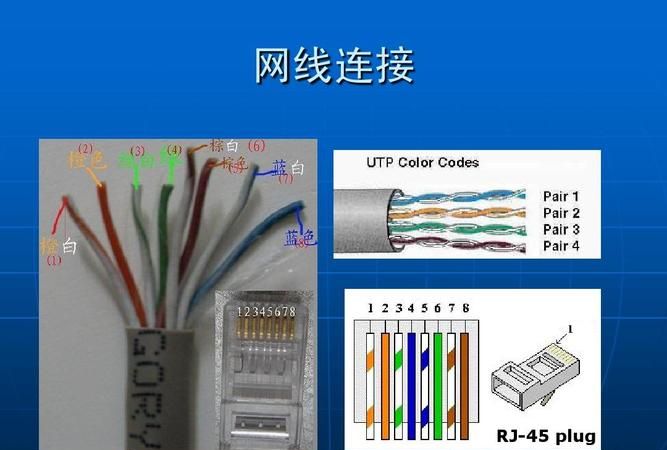

宽带网线里的8根线安什么顺序接

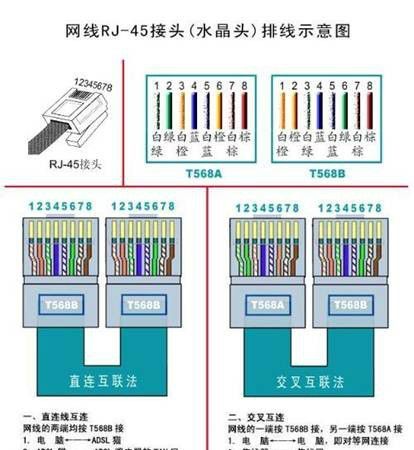

网线有两种接法，一种是交叉线，一种是平行线。

交叉线的接法是：一头采用568A标准；一头采用568B标准。

平行线的接法是：两头同为568A标准或568B标准。

568A标准：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕。

568B标准：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

现在市面上的设备基本都具有自适应功能，即不管是交叉线还是直连线，设备都可以自动识别，然后进行互联握手，因此基本全都使用同一标准，即568B标准：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕来接网线模块和网线水晶头。

光纤怎么和网线连接

1、网线一端2厘米左右的位置用网线钳把剥开。

2、把线分开弄直，从左到右按照 1.橙白、2.橙、3.绿白、4.蓝、5.蓝白、6.绿、7.棕白、8.棕 的顺序排好线序。

3、用网线钳剪掉多余部分，皮和芯距离剩下1厘米。

4、水晶头有金属的面朝上，把网线排好插到底。插好后检查线序是否正确。

5、把水晶头塞进网线钳的8P槽中，用力推网线皮，保证网线皮可以被压到后，用力压网线钳，这样一端的水晶头就接好了，另一端同样的方法接。

6、最后我们可以用仪器测试，我用的是寻线器，现在是寻线模式灯全部亮。应该用测线模式，测线器有两部分，另一部分也有8个灯。如果线通的话，从1到8逐个灯会闪一下。

一根网线怎么连接网

1.首先右键单击桌面上的“网络到邻居”，然后选择“属性”，然后进入下一步。

2.完成上述步骤后，右击“localconnection”，选择“properties”，然后进行下一步。

3.在完成上述步骤后，双击“Internet协议(tcp/ip)”，进入下一步。

4.选择“自动获取IP地址”，自动获取DNS服务器地址，点击“确定”，进入下一步。

5.登录路由器管理界面，在浏览器地址栏IE：192.168.0.1输入，然后回车，进入下一步。

6.从设置页面选择“ADSL拨号”，输入宽带用户名和密码，点击“ok”，然后进入下一步。

7.完成上述步骤后，在设置界面中单击“无线设置”-“无线基本设置”，修改无线信号名称，然后进入下一步。

8.最后点击运行状态，查看连接已成功建立，使问题得到解决。

网线顺序接错会怎么样

网线的线序很重要，连接错误会直接导致不能上网。但是对于不传输数据的棕白、棕等即使线序顺序不正确也是没有影响的。

1、不按照标准排列的网线在100M工作时会出现不可预测的丢包现象。产生以上丢包的原因是线对之间相互干扰太大，如果不记得标准线序，至少应该让12、 36 各用一对扭在一起的线，因为他们各自彼此是差分驱动的一对。

2、100BASE-T4 RJ-45对双绞线的规定如下： 1-2用于发送，3-6用于接收，4-5，7-8是双向线。 1-2线必须是双绞，3-6双绞，4-5双绞，7-8双绞。

3、RJ-45水晶头制作方法：左手拿线，右手拿水晶头，水晶头有弹片的一面向下，由外向靠近自己的方向分别是：T568/A：绿白 绿 橙白 蓝 蓝白 橙 棕白 棕 T568/B：橙白 橙 绿白 蓝 蓝白 绿 棕白 棕

网线线序是怎么排列的啊

网线的线序排法制作如下：需要工具：网线、网线钳子、水晶头。

1、首先我们找到一根合适的网线，根据要连接到家里那个房间的距离，同时要保证各个拐角增加的网线长度，可以多留一点长度，不能短了，否则你做的网线就会浪费了，长一点可以圈起来放着。

2、然后我们将网线的一头用剪刀等吧网线的外面塑料壳去掉，只保留里面的细线。在去掉外面的塑料外壳时，不能将里面的细线剪断了，一定要仔细点。

3、将里面的细线进行排序，细线一共有8根，每2根是一组。这里是要重点记住的，这8根细线的排列顺序一定要按照照片中的顺序来，不然会无法连接上的。从左到右是，半橙色、橙色、半绿色、蓝色、半蓝色、绿色、半棕色、棕色。

4、排好顺序后，将网线的细线剪齐了。留下的长度要以能够进入水晶头、网线的外壳塑料稍微进入水晶头一点为最好。不要留的太长了，不然卡不住，在使用时间长了，会松了，造成网线不通。

5、将剪好的网线仔细的放到水晶头里面去，放的时候水晶头的不带卡条的朝下、金属的那一面朝上。放到水晶头后，要看看细线是不是都在水晶头的金属的下面了，如果不到的话会压不到。

6、用网线钳子将带网线的水晶头压下去，压到差不多压不动为止。不要压偏了，也不要在压的时候让网线调出来。

7、做完一头后，做网线的另一头。做的方法和线序是一样的。这里提醒一下，要是记不住网线的线序了，可以将两个网线头的排序一致就可以了，但是尽量要使用正确的网线网序。
