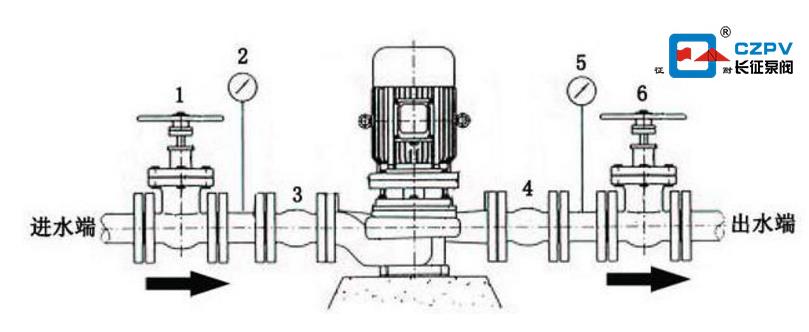

​管道增压泵安装示意图

管道增压泵安装示意图

管道增压泵安装方法和安装示意图如下︰

1、安装前应检查机组紧固件有无松动现象，泵体流道有无异物堵塞，以免增压泵运行时损坏叶轮和泵体。

2、安装前必须注意阀体上的箭头方向，箭头指向为介质流动的方向，不能装反，否则减压阀会失效，引起事故!

3、安装时必须拧紧地脚螺栓，以免起动时振动对该泵性能的影响。

4、安装时管道重量不应加在该泵上，以免使该泵变形。

5、如果介质含有杂质，也许会堵塞阀孔，在自来水减压阀进口前1米左右安装管道过滤器，而过滤器目数（物料的粒度或粗细度）控制在20目以上为宜。

6、如果自来水中减压阀的本身没有自带压力表，应该在阀前阀后在管道上面安装压力表。

7、自来水减压阀在安装前，查看铭牌和合格证是否和所需阀门型号工况等相符合，外表是否有严重破坏。充分冲洗管道，并对减压阀进行冲洗，假如减压阀存放时间过长，则需要对减压阀阀体内部进行充分清洗。

8、为了防止阀后压力超压发生事故，自来水减压阀的出口端大约4米处应该安装安全泄压阀，以防万一。

9、为了不影响减压的使用效果，同时考虑到安装维护的方便，自来水减压阀一般安装在水平管道上，波纹管式减压阀为倒装。
