滑动变阻器限流和分压

仪器的选择遵循三原则

①安全性②准确性③可操作性

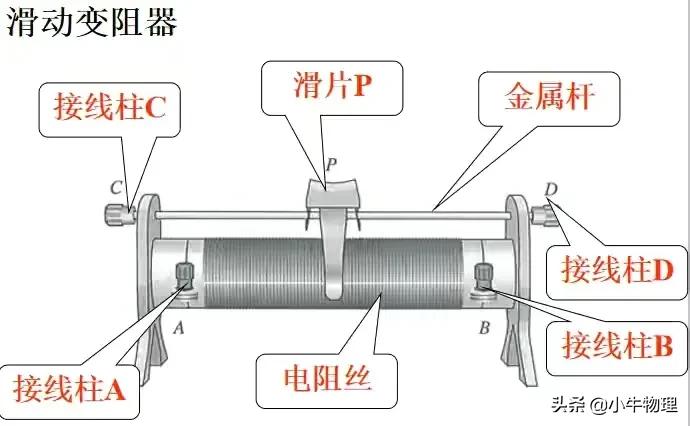

认识滑动变阻器

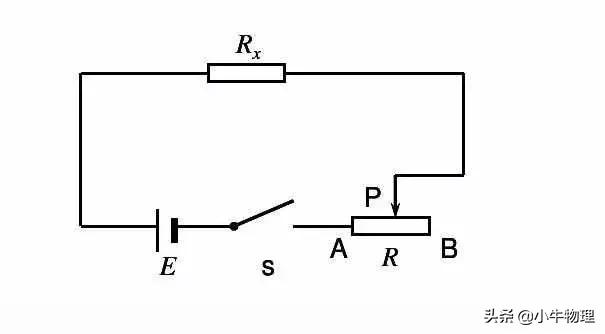

滑动变阻器有两种连接方式一、限流式

滑动变阻器串联在电路中.

以下情况可选用限流式接法：①待测用电器电阻接近滑动变阻器电阻（也可选用分压式接法）。

②简化电路，节约能源。

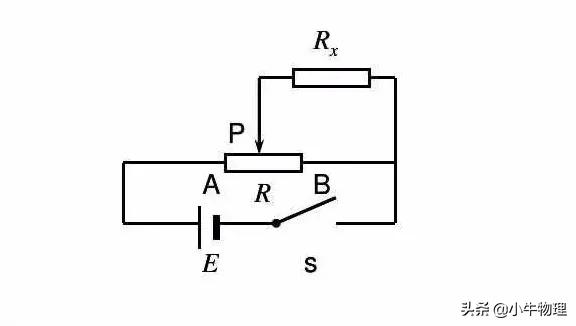

二、分压式

滑动变阻器一部分并联在电路中，一部分串联在电路中.

以下情况必须使用分压式接法：

①待测电阻远大于或远小于滑动变阻器电阻。

②实验要求待测用电器电流及其两端电压可以由0开始连续变化（例如测小灯泡的伏安特性曲线）。

③实验要求待测用电器电流及其两端电压可变范围较大。

④采用限流式接法时，无论如何调节变阻器，电流、电压都大于对应电表的量程。

当选择分压电路时，如果题目中出现多个滑动变阻器可选择，则

一定选范围小

的那个，因为并联电路的阻值由小电阻决定，滑动变阻器阻值小的分压效果明显，移动触头时变化明显。
