iPhone7 Plus拆解全过程曝光
9月16日苹果iPhone 7/Plus迎来了国内首销，相信不少粉丝都拿到了自己心仪已久的苹果新品。然而在地球的另一端，著名网站iFixit率先放出了苹果iPhone7 Plus的完全拆解大图，下面就让我们来先睹为快。（注：以下图片均来源于iFixit网站）
本次iFixit网站拿到的产品为苹果iPhone7 Plus玫瑰金版本，看来即便是老外也很难得到稀有的亮黑色啊。

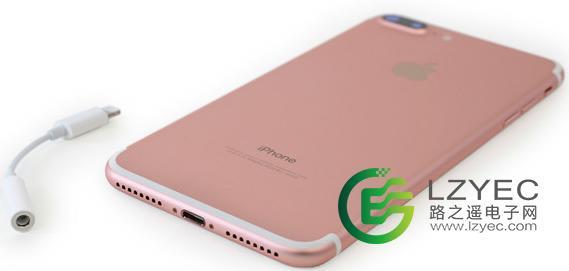

取消了3.5mm耳机接口后，苹果为用户标配了Lightning转换器。

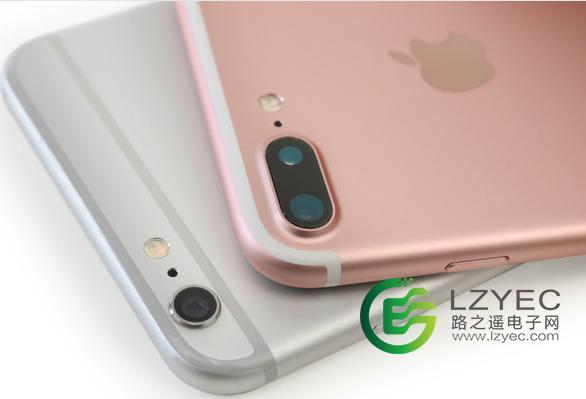

双摄像头是苹果iPhone7 Plus和前代版本在外观方面最明显的区别。

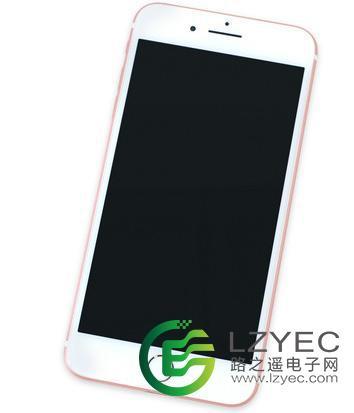

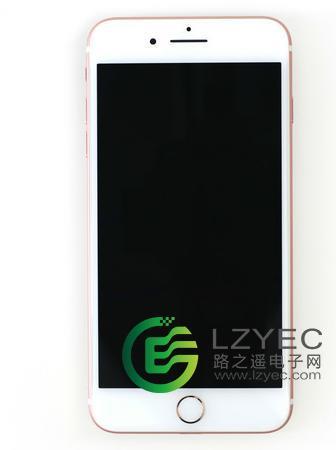

要开始拆了，先来一张正面图，赶紧继续看！

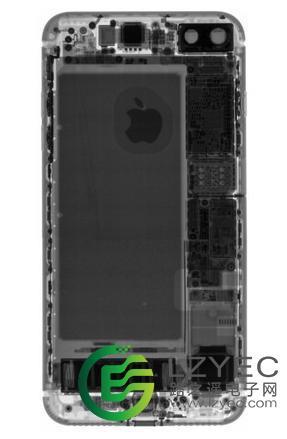

本次拆解前，iFixit采用了X射线对机器内部进行了拍摄，这种全新的拍摄方式挺有意思。iFixit和X射线设备提供商有合作，其中还不忘为其做个宣传。

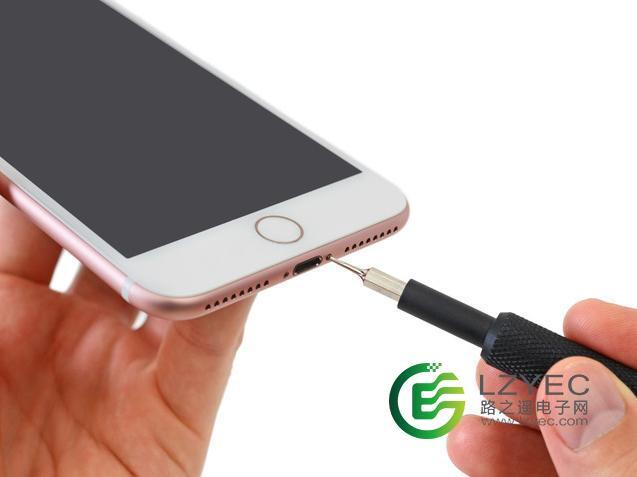

开始拆解底部螺丝，这个对他们来说轻车熟路。

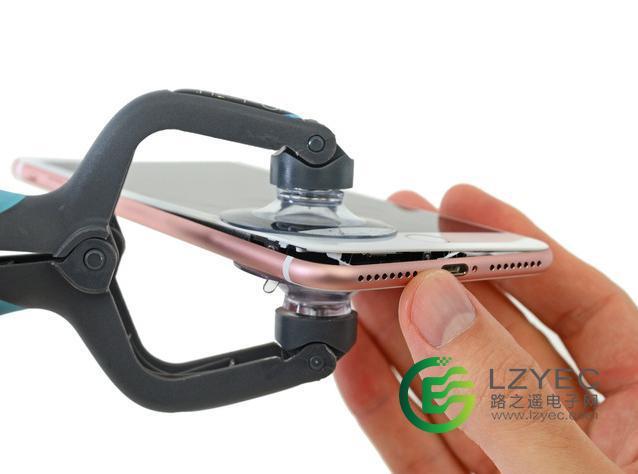

用吸盘把屏幕和机身分离，前几代的iPhone也是这样弄的。

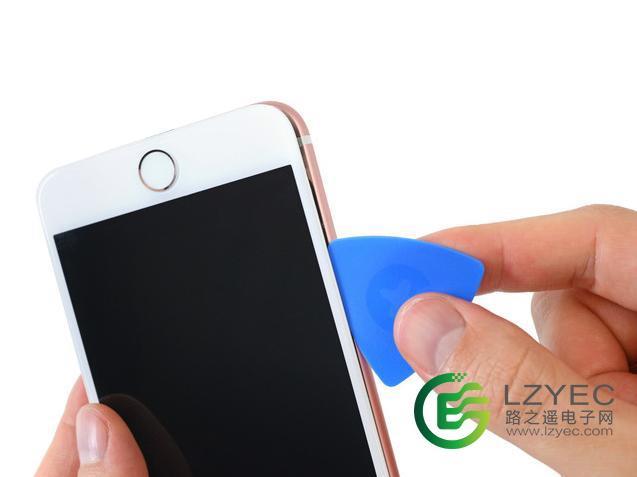

上撬棒，小心翼翼地揭开粘胶。

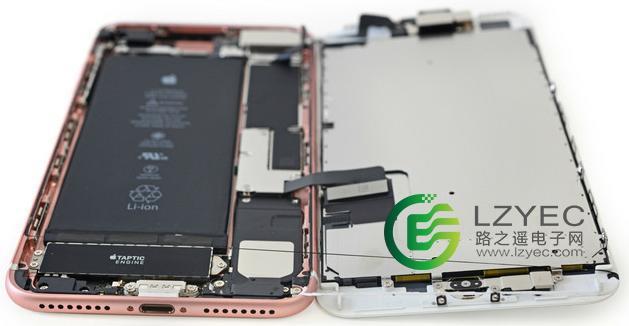

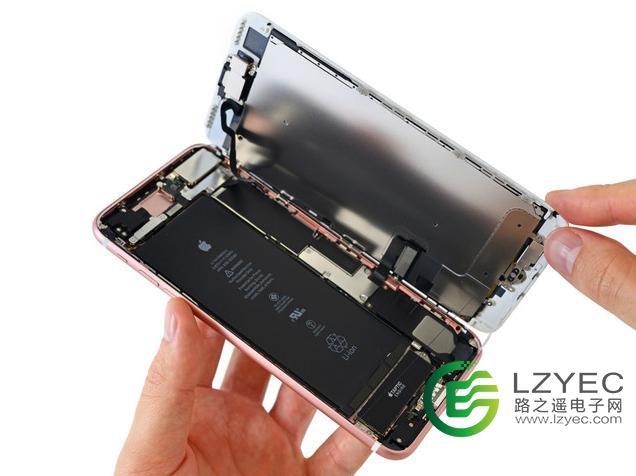

要注意，iPhone7 Plus的正确打开方式是从机身背部右侧开启，因为左侧有主板与屏幕的连线，如果开错方向很有可能会撕断线缆哦！
据介绍，全新的iPhone7 Plus周边增加的用胶量，主要为起到防水作用。

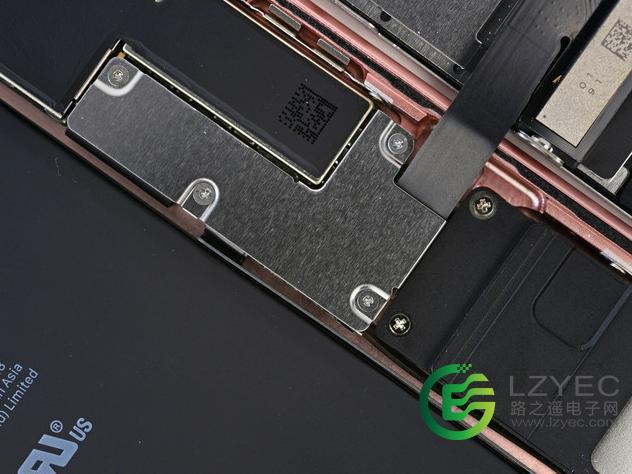

机身摄像头附近的金属板。
前置摄像头排线，被一块金属板压盖。

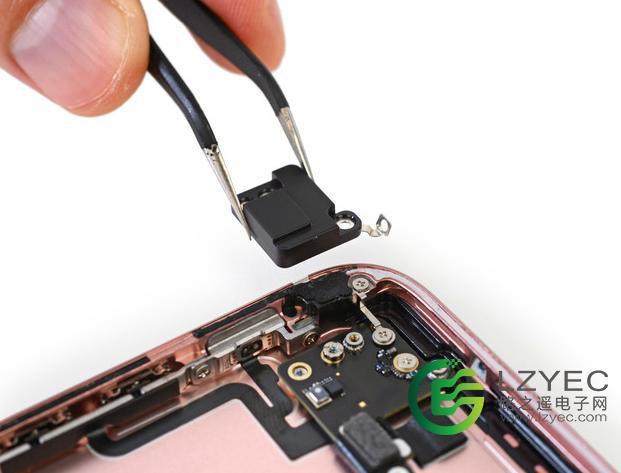

这是一个固定扬声器的塑料模具。没错，它不是一个电子元件，仅仅用来填充空间。

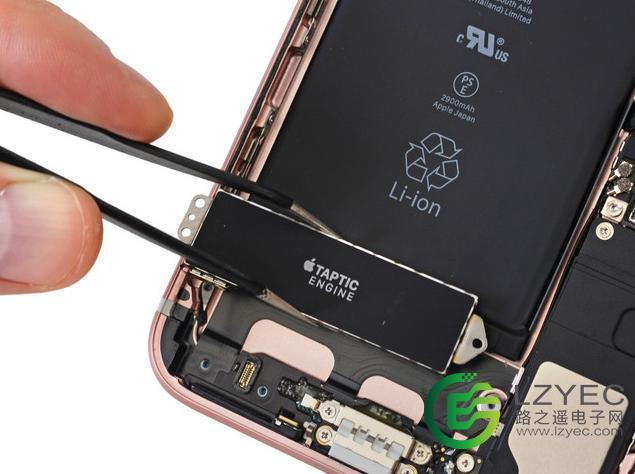

这就是Taptic Engine，取消了“微动”装置的home键的iPhone7 Plus，反馈就靠它了。

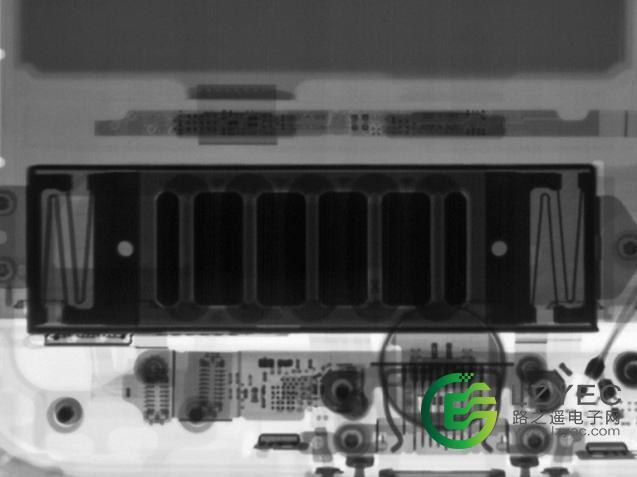

X射线下的Taptic Engine，根据用户的按压力道不同，Taptic Engine能够给予不同级别的反馈。

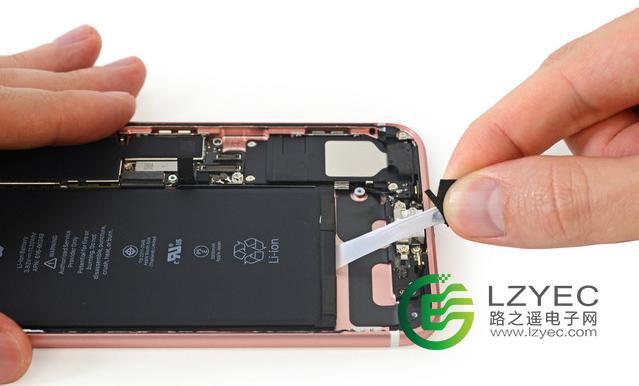

电池的固定方式和上代一样，采用了无痕胶，这样便于维修。

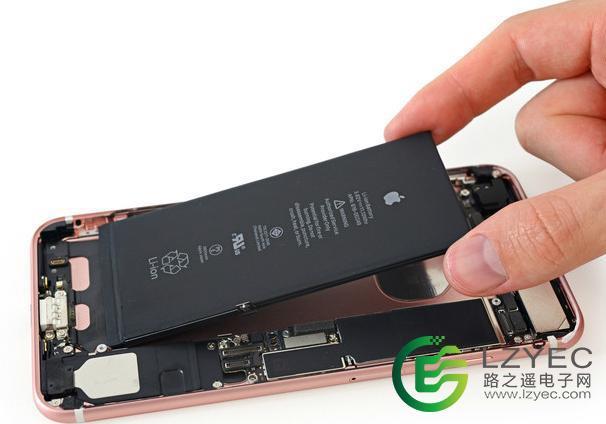

轻松拿下电池。

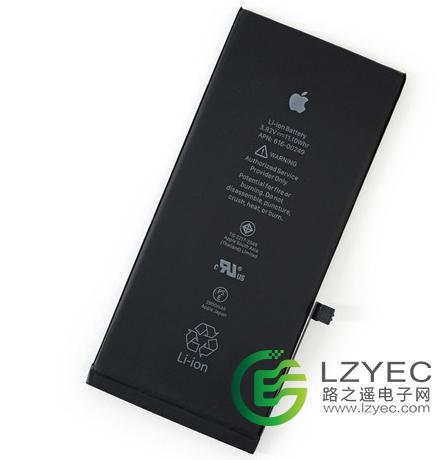

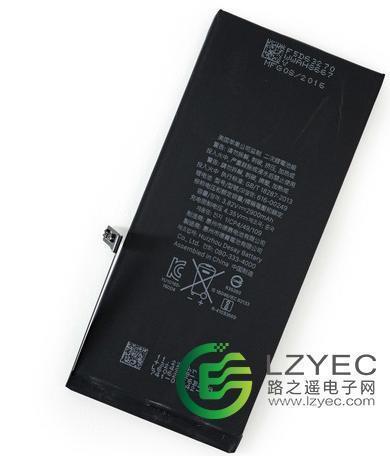

该电池的额定电压为3.82V、11.1Wh，电池总容量为2900mAh。
电池背部用简体中文写了相关说明，得益于电池容量的增加，iPhone7 Plus的使用时间要比前代提高1小时。

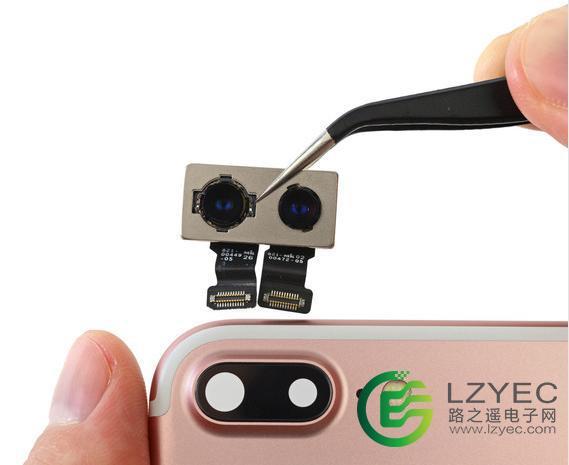

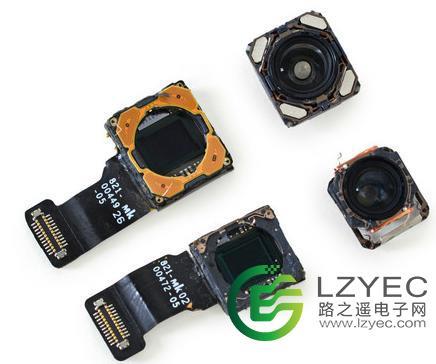

双后置摄像头，一个负责长焦、一个负责广角。
两个镜头，一个支持光学变焦（但不支持光学防抖），一个支持光学防抖（但不能光学变焦）。

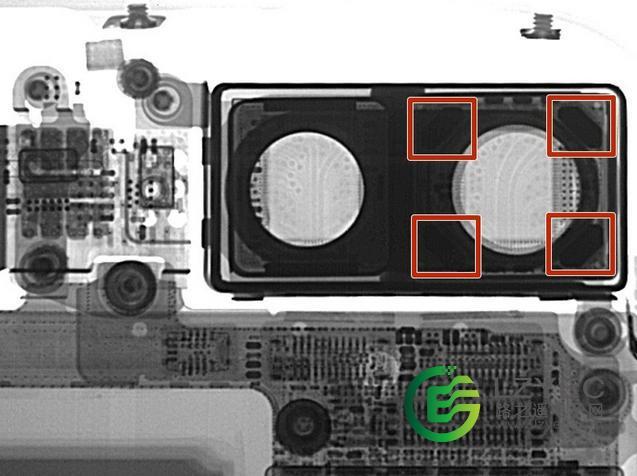

通过X射线可以看到，右侧镜头四周有四个金属遮挡物，这很有可能是磁铁，用来进行光学防抖。

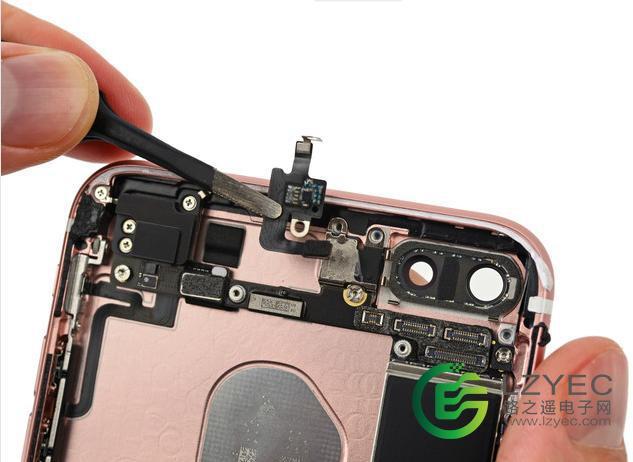

这个是天线组件，它是天线通路之间的桥梁。
这块是WiFi模块。

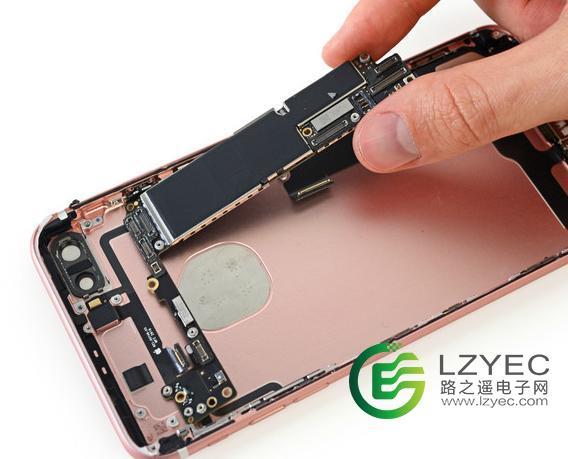

拆下主板。

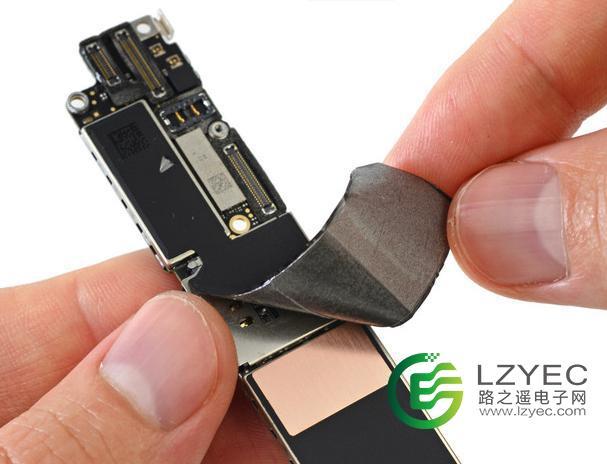

揭开抗电磁干扰贴纸，这个贴纸还要担当散热功能。

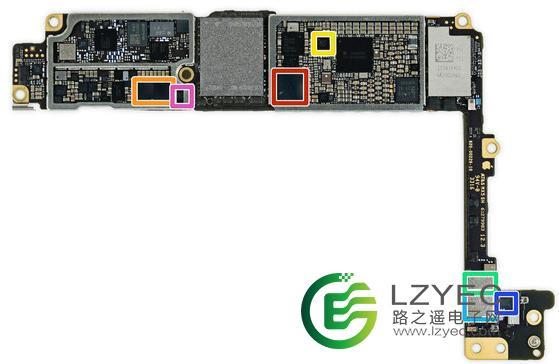

红色：A10 Fusion处理器 橙色：高通MDM9645M基带芯片，支持LET Cat.12 黄色：Skyworks 78100-20射频芯片 绿色：Avago AFEM-8065功放 天蓝色：Avago AFEM-8055功放 蓝色：Universal Scientific Industrial O1 1R触摸屏控制器

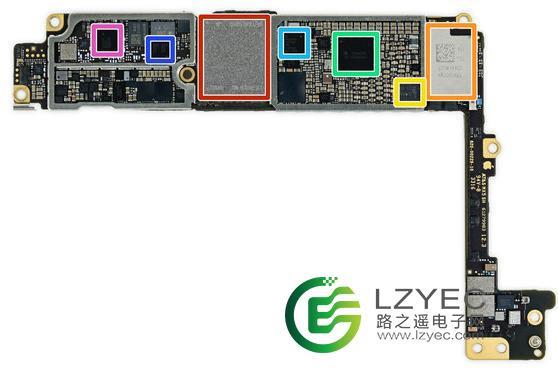

这个是主板背部： 粉色：Qualcomm WTR3925 射频收发器 蓝色：Qualcomm WTR4905 多模LTE收发器 红色：Toshiba THGBX6T0T8LLFXF 128 GB NAND 闪存 天蓝色：Qualcomm PMD9645 电源管理 IC 绿色：Dialog 338S00225 电源 管理 IC 黄色：NXP 67V04 NFC 控制器 橙色：Murata 339S00199 Wi-Fi/蓝牙模块

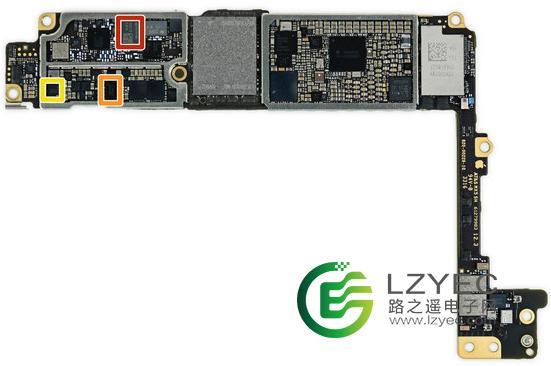

红色：Apple/Cirrus Logic 338S00105 Audio Codec 成色：Cirrus Logic 338S00220 音频解码芯片(x2) 黄色：Lattice Semiconductor ICESLP4K 绿色：Skyworks 13702-20 分集接收器天蓝色：Skyworks 13703-21 分集接收器 蓝色：Avago LFI630 183439 紫色：NXP 610A38
红色：TDK EPCOS D5315 橙色：德州仪器64W0Y5P 黄色：德州仪器65730A0P Power Management IC

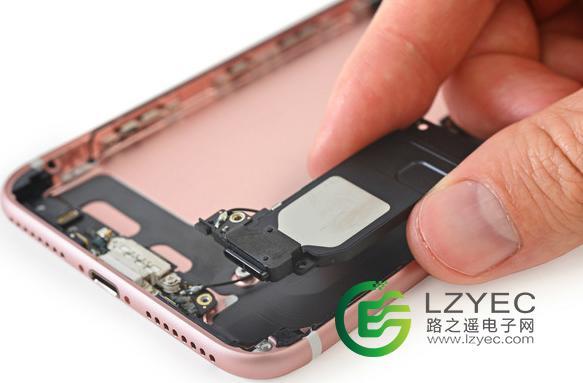

这个就是扬声器模块，它与外部的格栅之间用胶水紧紧固定住。之前三星S7的做法是用Gore-tex面料保持防水，不知道这次苹果采用的是什么技术。

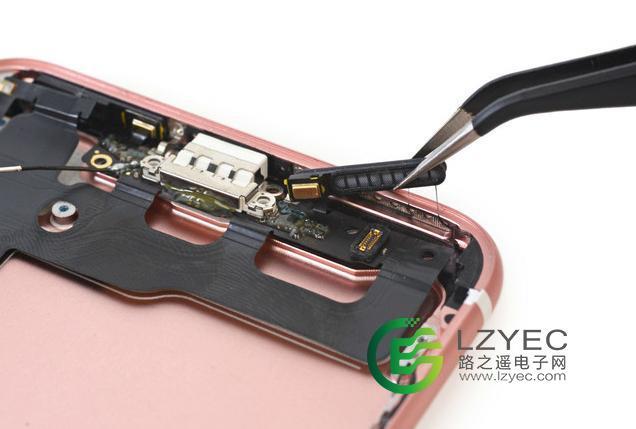

可以看到Lightning接口周围有一圈衬垫，这样可以保证接口的防水。

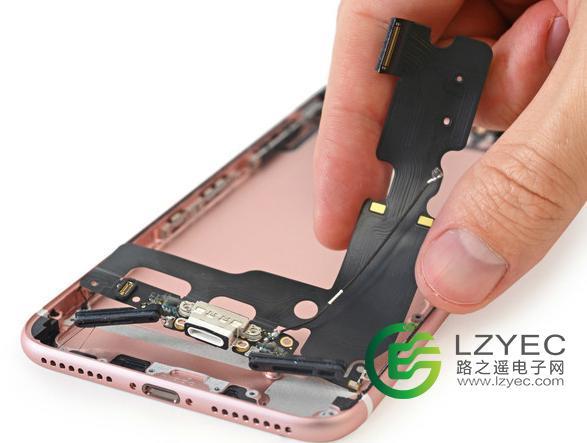

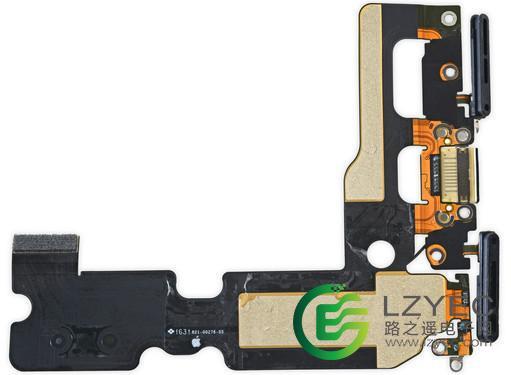

机身底部电路板。

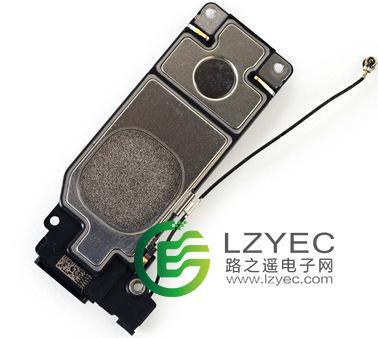

这个是扬声器模块。

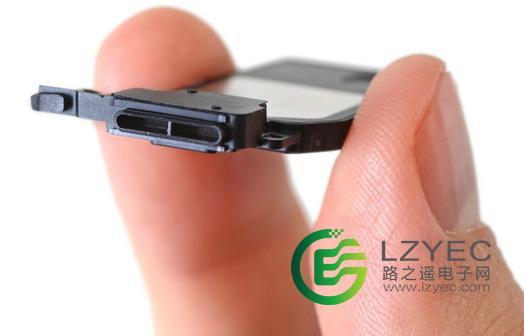

扬声器模块背部特写。
扬声器的出口处，应该也有防水处理。

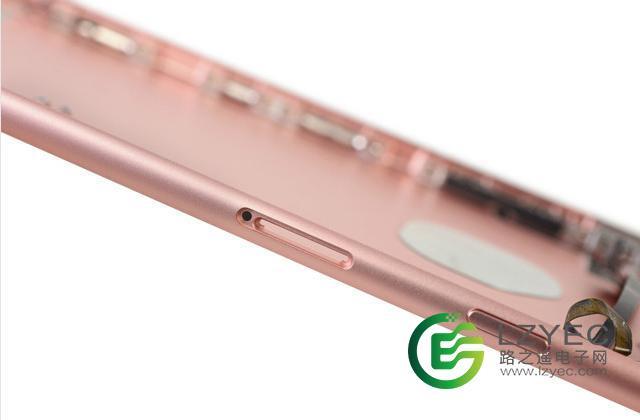

SIM卡槽的弹出孔，有学问！
就是这个了，用一个橡胶密封，为了保证防水性能。

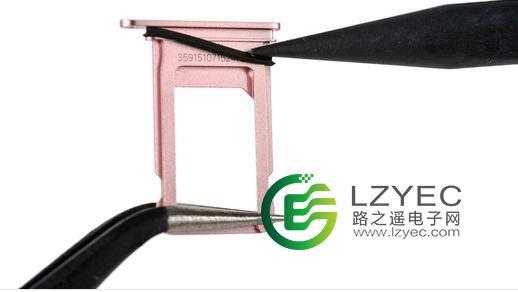

SIM卡周围配有橡皮垫圈，依然是保证防水性能。

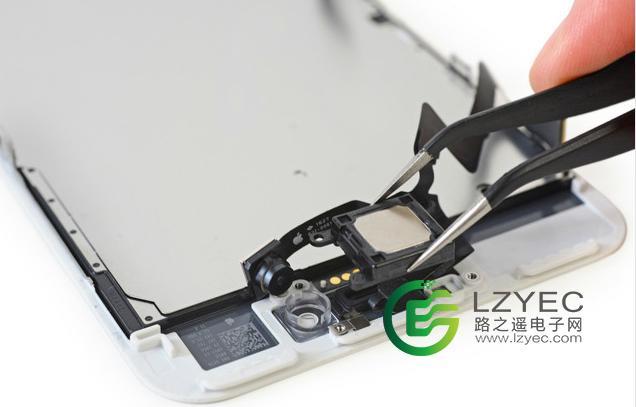

前置摄像头和听筒模块。

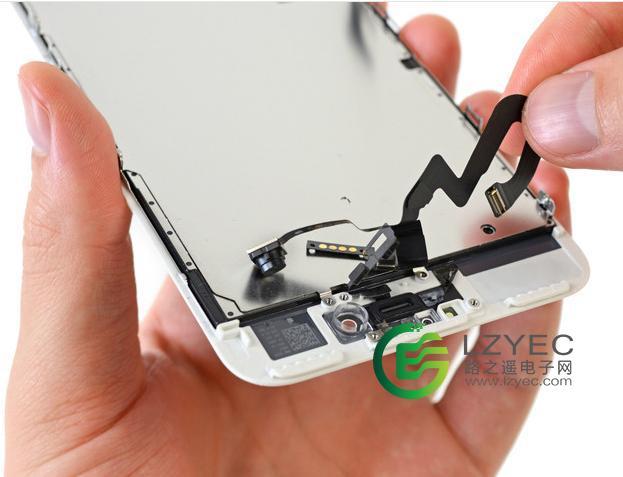

这些模块所连接的排线较多，拆解时需要格外注意。

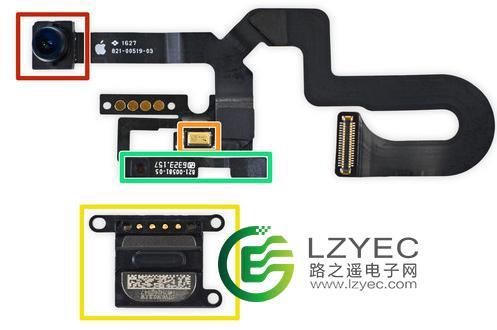

红色：前置摄像头 橙色:麦克风 黄色：立体声扬声器 绿色：光线和距离感应器

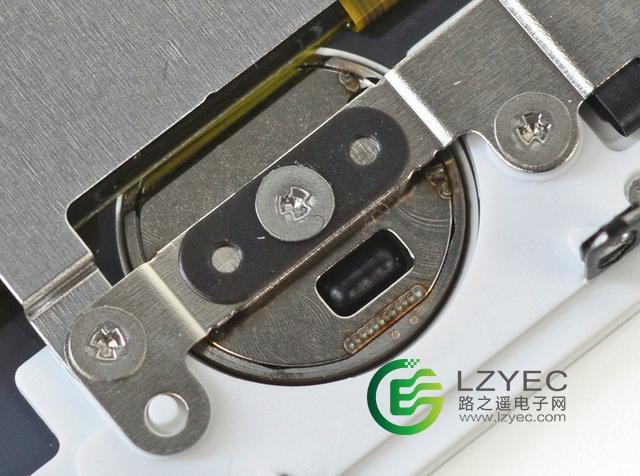

Home键后面的金属固定片，看上去很结实。
金属片下面应该有压力传感器，苹果设置了3个力度级别，用户可以选择触发级别。

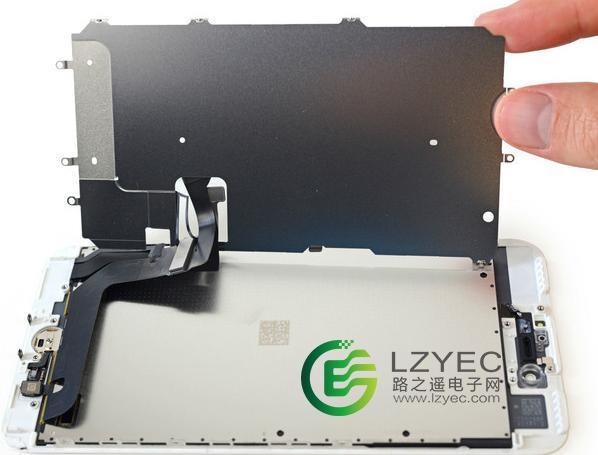

这个是LEC屏蔽板。

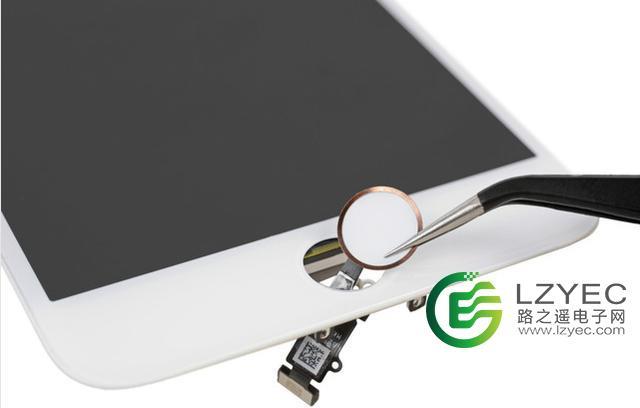

取出Home按键。
取消了物理按压的Home键对于用户来说可能需要一段时间来适应，但是这无疑是设计的进步，毕竟这样可以大大减少Home键的故障率。

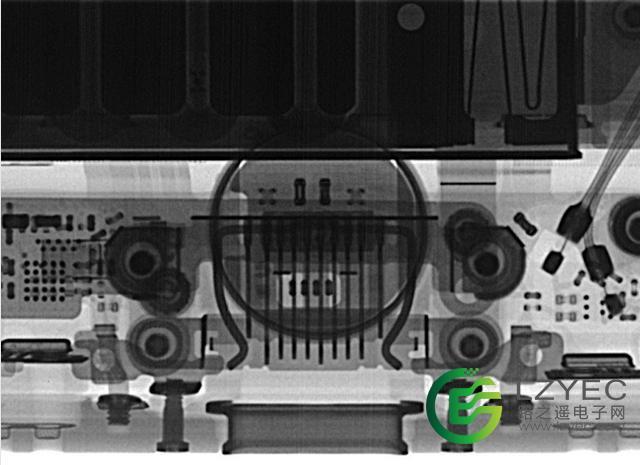

看来一张X射线图，非机械按钮以后可能成为手机发展趋势。
静音开关，周围依然用橡皮圈密封。
音量调节按键固定在后盖上，以保证不会进水。
最终拆解完成。
